Mô tả chi tiết y lọc gang

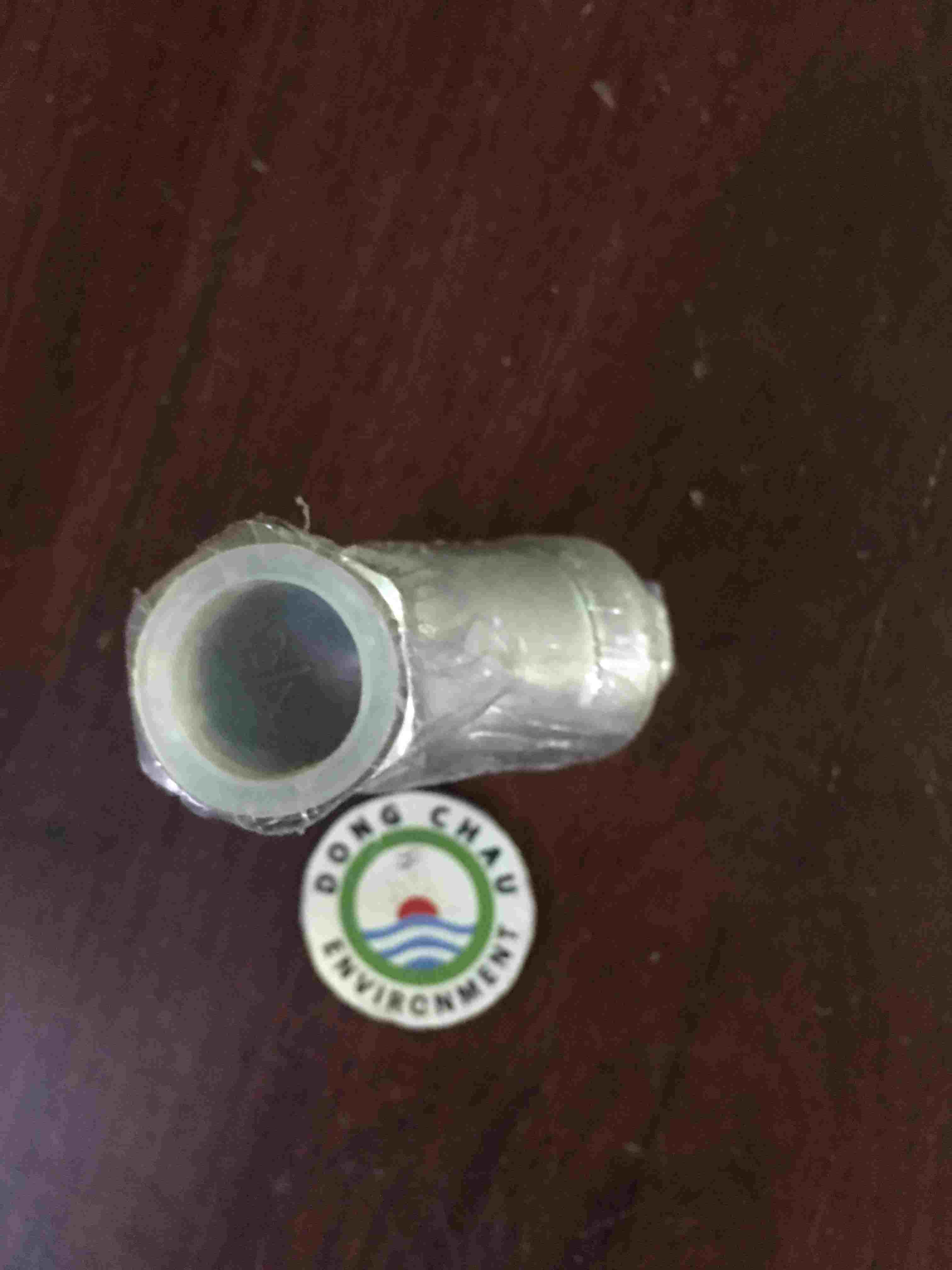

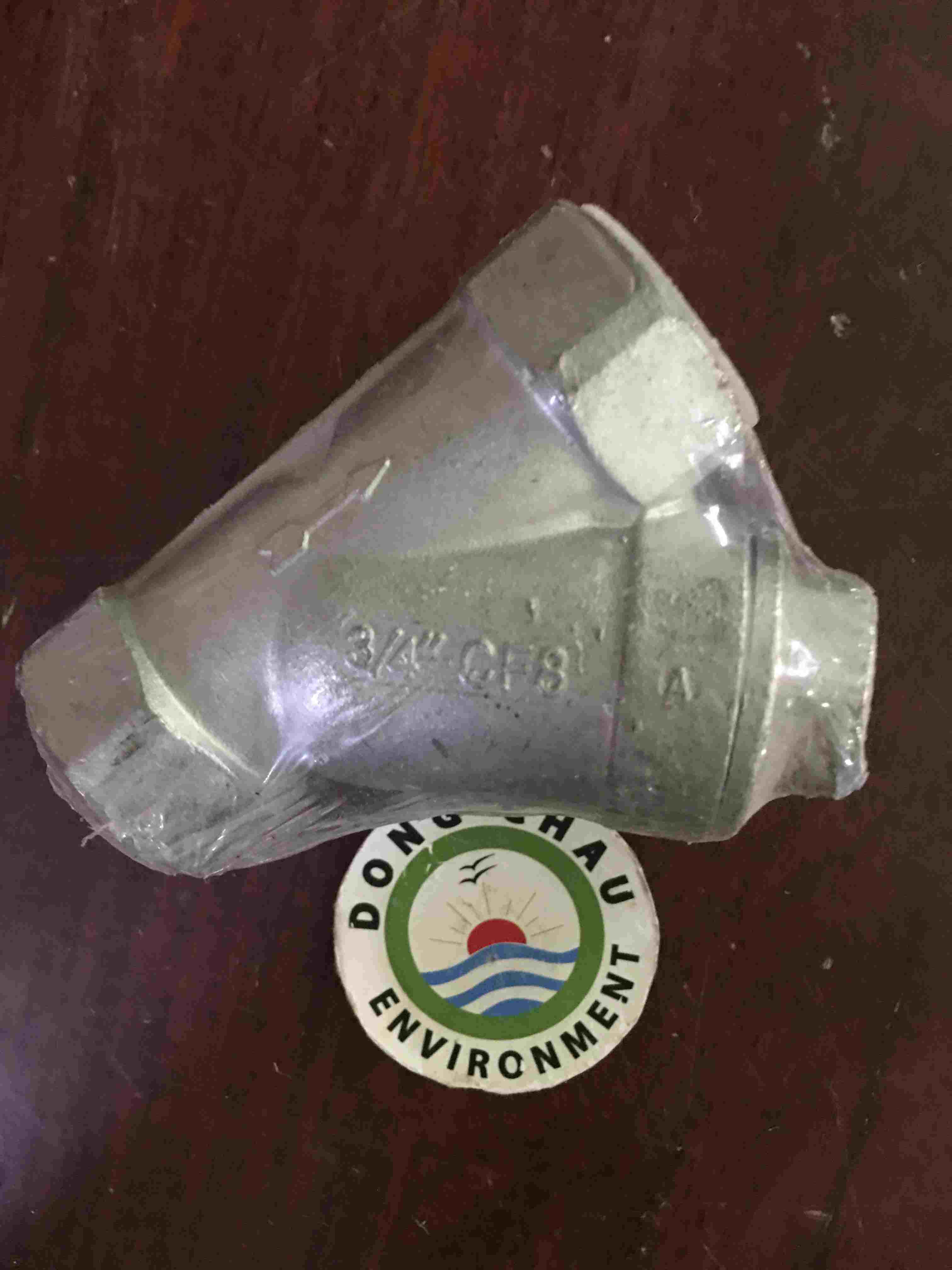

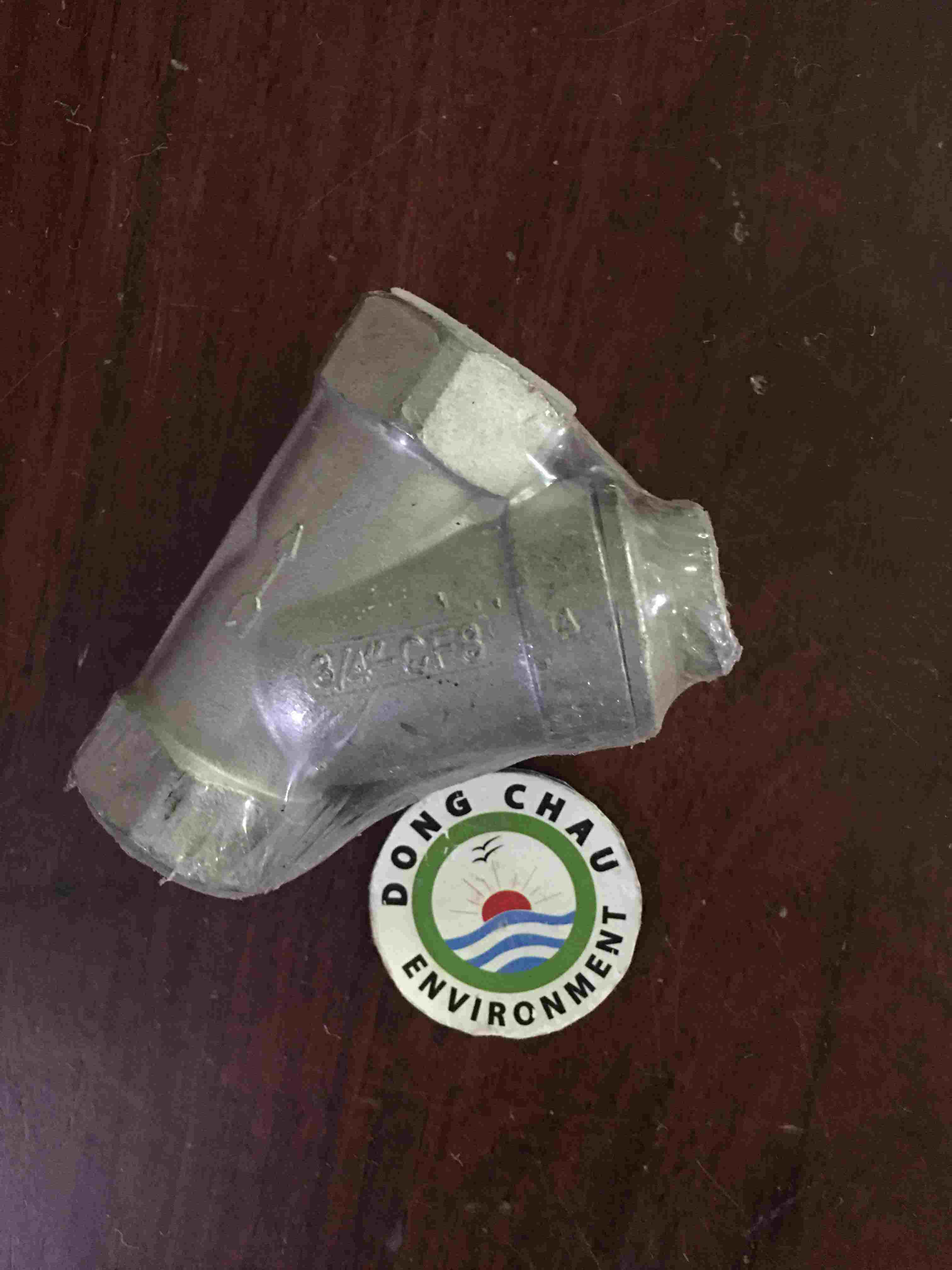

Y-strainer 3/4-inch là thiết bị được sử dụng để lọc các chất rắn/mảnh vỡ từ hệ thống đường ống.
Y-strainer được chế tạo bằng gang đúc với thiết kế mẫu nặng và lý tưởng cho các ứng dụng khác nhau, bao gồm cả hơi nước.
Y lọc lưới lọc bằng dây thép không gỉ tiêu chuẩn.
Lọc y là hay còn được gọi là van lọc chữ Y. Tiếng anh được gọi là Y Strainer. Là dòng sản phẩm van công nghiệp sử dụng lắp đặt lên hệ thống đường ống giúp bảo vệ toàn bộ những hệ thống lắp đặt phía sau tránh khỏi những rác, cặn.
Thiết kế hình dáng chữ Y nên van được gọi với cái tên gắn liền với chữ này đề phân biệt. Thông thường van được chế tạo từ đa dạng vật liệu khác nhau nhằm phục vụ tốt nhất cho hầu hết các hệ thống hiện nay.
Dòng sản phẩm van lọc Y thiết kế chế tạo toàn bộ thân van bằng vật liệu gang đúc nguyên khối. Kiểu dáng kết nối với đường ống là dạng mặt bích. Và áp dụng cho các size có kích thước.
Với việc chế tạo từ vật liệu gang nên khả năng chịu tác động ngoại lực là tương đối tốt. Phù hợp với đa dạng môi trường làm việc khác nhau. Đáp ứng tốt mọi yêu cầu vận hành của đa số hệ thống đề ra. Đặc biệt là giá thành của van là tương đối phù hợp.
Cấu tạo của lọc chữ Y bằng gang
– Thân y lọc Gang: Đây là bộ phận được thiết kế có hình dạng chữ Y. Chúng được chế tạo từ loai vật liệu Gang và có bộ phận lưới lọc bên trong nên được gọi là Van lọc Y Gang. Hai đầu kết nối của thân van với đường ống được thiết kế dạng lắp mặt bích hoặc nối ren.
– Nắp lọc y gang: Đây là bộ phận được làm cùng chất liệu với thân van. Có nhiệm vụ đậy và giữ lưới lọc không bị rơi ra ngoài, đồng thời cũng bịt kín các bộ phận nhánh lọc của thân van giúp ngăn không cho lưu chất rò rỉ ra ngoài môi trường bên ngoài. Nắp van chúng có thể tháo rời để có thể dễ dàng vệ sinh các tạp chất bên trong lưới lọc.
– Gioăng làm kín: Đây là bộ phận cấu tạo với chất liệu cao su EPDM, Teflon, PTFE, chúng có độ đàn hồi cao, có khả năng chịu được lực ma sát tốt. Nó có nhiệm vụ làm kín các mặt tiếp xúc của van và ngăn không cho lưu chất bị rỏ rỉ.
– Lưới lọc bên trong Y gang: Đây là bộ phận được cấu tạo với chất liệu inox, có thể chống được ăn mòn rất tốt và ít bị mài mòn, bởi dòng lưu chất chảy qua van. Lưới lọc là bộ phận nằm trong bộ phận thân van, chúng có nhiệm vụ ngăn chặn và lọc các tạp chất tách khỏi lưu chất.
Nguyên lý hoạt động của dòng van lọc Y Gang
Van y bằng gang chúng được thiết kế khá đơn giản. Nó cũng có nguyên lý hoạt động cũng đơn giản như sau: ban đầu chúng ta chỉ cần lắp đặt lọc Y Gang theo đúng chiều và kín chúng với hệ thống đường ống. Lúc này van có thể hoạt động nhờ vào tác động của dòng lưu chất chảy qua van. Khi dòng chảy lưu chất đi qua van thì lúc này chúng phải đi qua bộ phận lưới lọc, lúc này các tạp chất, cát, sỏi, cặn bẩn, hạt rắn, rác. Tạp chất sẽ bị giữ lại bên trong lưới lọc, tách rời khỏi dòng lưu chất lỏng và chúng được chứa ở phía đáy của lưới lọc. Điều này giúp cho lưu chất lỏng được lọc sạch, giúp bảo vệ các hệ thống đường ống tránh khỏi các hiện tượng kẹt, giảm lưu lượng do tác động của tạp chất bám dính trong dòng lưu chất gây ra.
