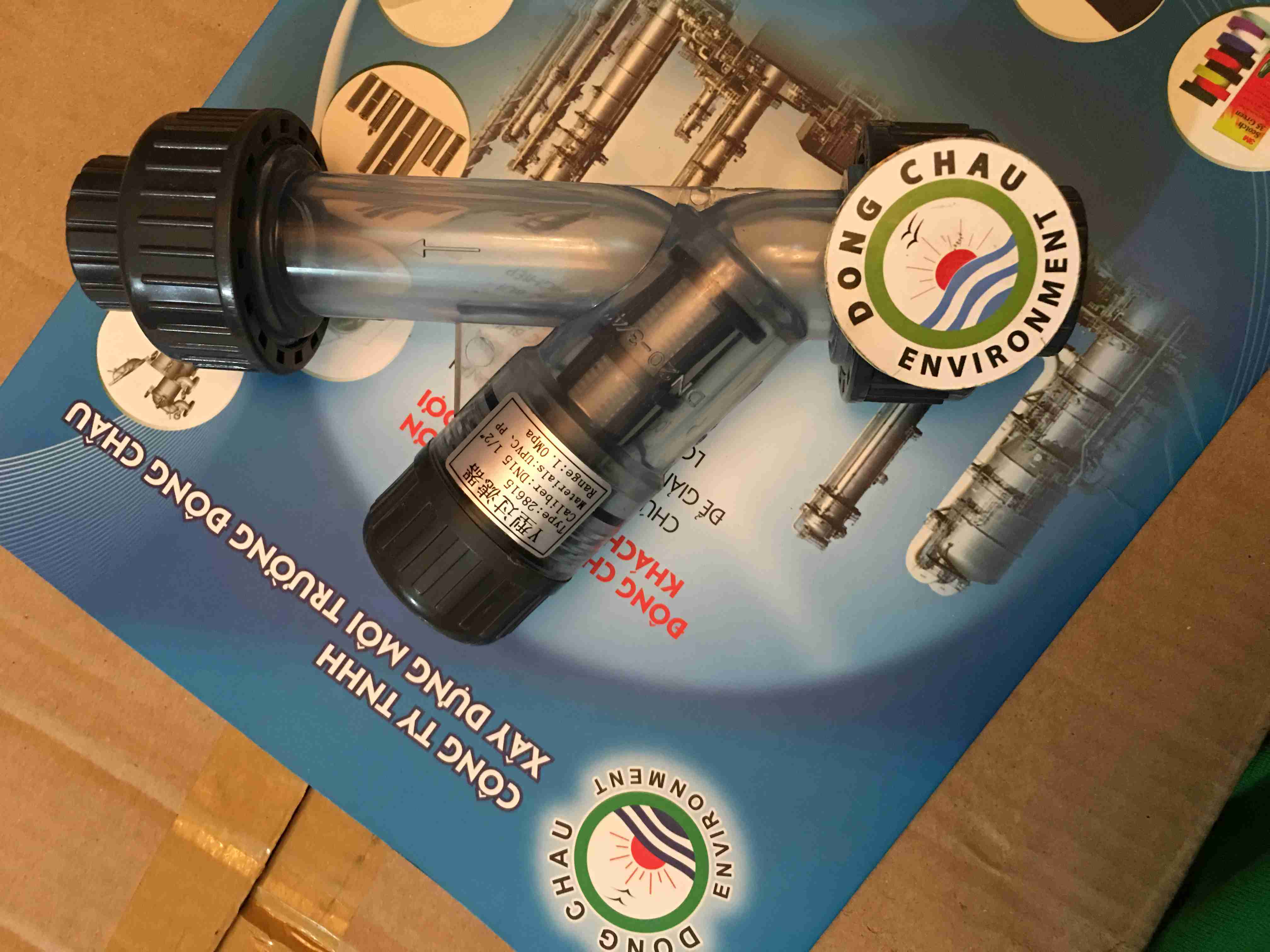

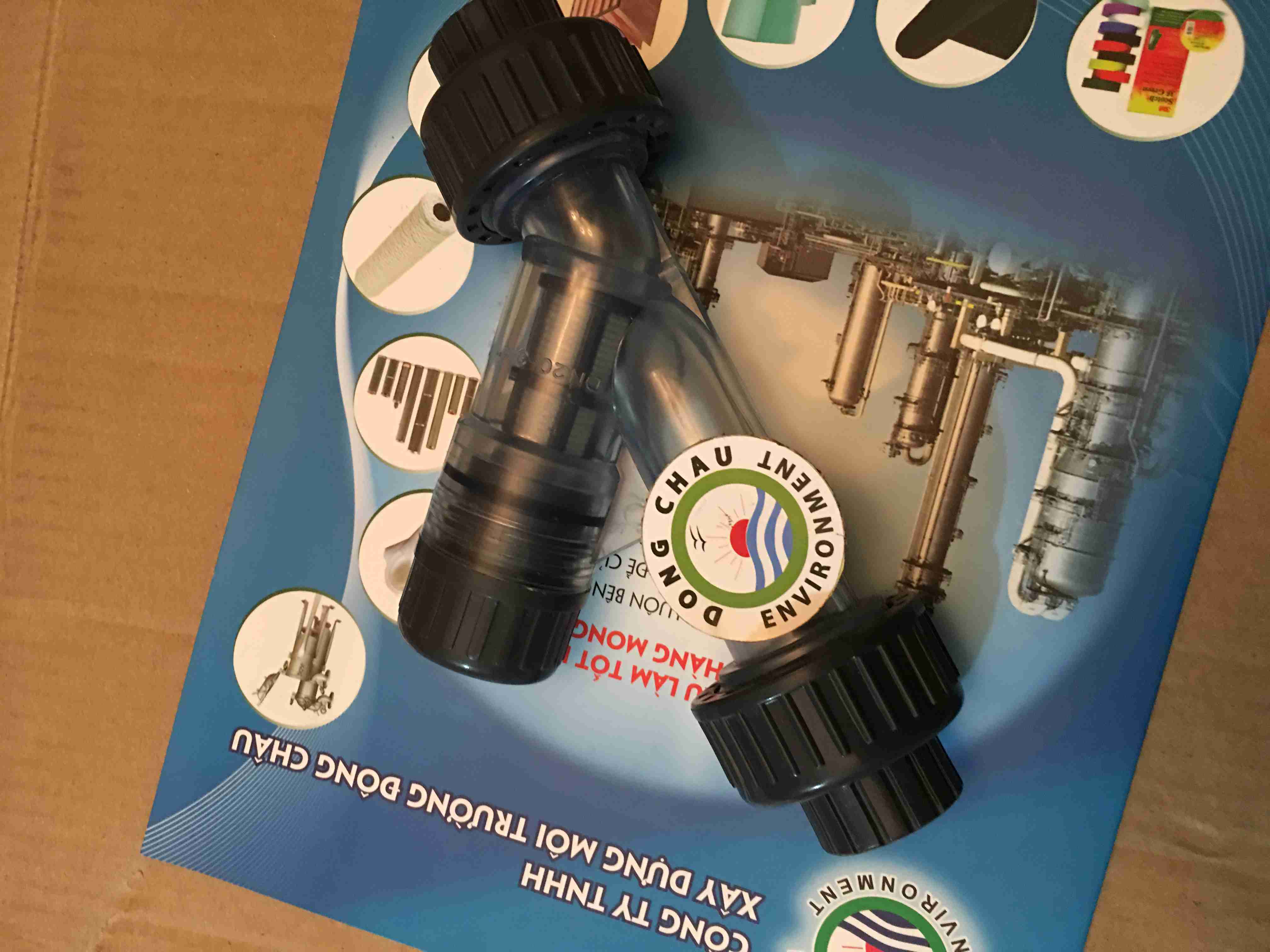

Y lọc nhựa trong PVC DN20 cao cấp

Lọc chữ Y nhựa DN20 này là Y lọc UPVC trong suốt chất lượng cao.

• Kiểu mẫu: DN20

• Đường kính trong: 25mm

• Van: UPVC, Bộ lọc nhựa PP

• Y nhựa DN20 đệm kín: EPDM / FKM

• Nhiệt độ: -10°C đến 65°C. Áp suất: 1.0 MPA

Lọc chữ Y nhựa DN20 lọc trầm tích bảo vệ các thành phần đường ống như bơm và thiết bị bằng cách loại bỏ các chất rắn lơ lửng và tạp chất.

Lọc chữ Y DN20 thiết kế bằng nhựa nhiệt dẻo cho phép dễ dàng quan sát theo dõi tình trạng của tấm lưới lọc.

Mô tả chi tiết sản phẩm y lọc PVC chất lỏng:

Y lọc chất liệu nhựa PVC (Y Strainer) hay còn được gọi với các tên khác như van y lọc nước....Sở dĩ nó được gọi như vậy là vì có thiết kế hình dáng giống với chữ “Y”, được sử dụng nhiều trong các hệ thống ống công nghiệp với chức năng lọc và loại bỏ cặn bẩn, tạp chất, các loại mảnh vụn rắn có trong lưu chất trước khi được đưa vào hệ thống.

Ngoài ra, y nhựa PVC còn có nhiệm vụ bảo vệ các thiết bị khác trong đường ống không bị cặn dơ bám dính, giúp các thiết bị này hoạt động ổn định và an toàn, mang lại hiệu quả làm việc tốt nhất.

Y lọc nhựa còn được gắn vào các thiết bị van khác như van cổng, van bi, van bướm, van một chiều....Và các thiết bị cần được bảo vệ khỏi tạp chất như van điều khiển, đồng hồ đo lưu lượng, đồng hồ nước, đồng hồ áp suất, bẫy hơi, các thiết bị xử lý và điều chỉnh khác.

Van y lọc nhựa được lắp đặt nhiều nhất ở các hệ thống dẫn chất lỏng và khí, giúp loại bỏ cặn bẩn một cách hiệu quả nhất với lưới lọc đa dạng về độ hở. Y nhựa lọc rác thích hợp lắp đặt ở cả dòng chảy ngang và dòng chảy dọc, điều này cho phép y lọc có thể hoạt động dễ dàng ở cả những vị trí thấp nhất trong rọ lưới lọc.

Y lọc nhựa được chế tạo từ nhiều loại vật liệu khác nhau như inox, đồng, nhựa, thép với nhiều mẫu mã, giá thành và xuất xứ khác nhau, tùy vào nhu cầu sử dụng mà có sự lựa chọn cho phù hợp.

Thiết bị này có thể sử dụng được cho nhiều hệ thống đường ống với các kích thước khác từ nhỏ nhất cho đến lớn nhất, kích thước cơ bản là từ DN15 – DN600.

Cấu tạo của van y lọc chất liệu nhựa cao cấp

Trên thị trường hiện nay có rất nhiều loại y lọc với thiết kế và giá thành khác nhau. Nhưng nhìn chung, cấu tạo của chúng đều không quá phức tạp và thường có các bộ phận chính dưới đây:

Thân y lọc nhựa

Là bộ phận nằm ở bên ngoài và tiếp xúc trực tiếp với điều kiện môi trường, có chức năng chứa đựng, cố định và bảo vệ các bộ phận bên trong van. Thân van y lọc có thiết kế hình chữ Y, một nhánh nằm ngang, một nhánh hướng xuống dùng để chứa rác.

Bộ phận này được chế tạo từ nhiều loại vật liệu khác nhau như gang, đồng, inox, nhựa, thép....tùy theo điều kiện môi trường và nhu cầu sử dụng mà có sự lựa chọn cho phù hợp.

Y lọc nhựa được kết nối với đường ống hệ thống bằng các kiểu là lắp ren và lắp bích. Lắp ren thường được sử dụng cho các đường ống nhỏ, lắp bích được sử dụng cho các hệ thống ống lớn hơn, thường từ DN50 trở lên. Bên ngoài thân y lọc được phủ một lớp epoxy với độ dày ≥ 250μm có khả năng chịu được các chất gây ăn mòn và oxy, vì vậy có thể sử dụng trong điều kiện ngoài trời.

Lưới lọc của Y-Strainer nhựa

Đây là bộ phận quan trọng nhất của y lọc vì nó chịu trách nhiệm loại bỏ các cặn bẩn có trong lưu chất trước khi được đưa vào hệ thống.

Lưới lọc là bộ phận phải tiếp xúc trực tiếp và chịu áp lực dòng chảy từ lưu chất nên thường được chế tạo bằng thép không gỉ có độ bền cao, không bị vỡ, móp méo trong quá trình hoạt động, không bị gỉ sét, ăn mòn trong điều kiện môi trường, đồng thời có thể chịu được áp suất và nhiệt độ cao.

Việc lựa chọn đường kính của lưới lọc cũng khá quan trọng. Tùy theo từng lại tạp chất mà có sự lựa chọn lưới lọc thưa hay dày. Tuy nhiên, nếu lưới lọc quá dày cũng sẽ ảnh hưởng đến khả năng lưu thông của lưu chất.

Lưới lọc thông thường sẽ có 2 loại chính:

Lưới lọc đục lỗ: Loại lưới này được chế tạo bằng cách đục một số lượng lớn những chiếc lỗ có kích thước bằng nhau và trải đều trên một tấm kim loại làm bằng thép không gỉ. Tấm kim loại này sau đó sẽ được cuộn lại thành hình ống, sau đó được hàn hai đầu lại với nhau. Tuy nhiên, loại lưới lọc này có kích thước lỗ tương đối lớn, thường từ 0,8mm – 3,2mm, thích hợp để loại bỏ các mảnh vụn nói chung.

Lưới lọc đan: Được chế tạo bằng cách đan các sợi kim loại lại với nhau nên kích thước lỗ tương đối nhỏ, có thể nhỏ đến 0,07mm, thích hợp để lọc các hệ thống có nhiều tạp chất nhỏ, các hạt li ti. Lưới lọc được kết nối với thân bằng các bu lông, có thể dễ dàng tháo ra để vệ sinh hoặc thay thế khi cần thiết.

Nắp van của y lọc nhựa

Được kết nối với thân y lọc nhựa bằng các ren hoặc bu lông, có chức năng dùng để đậy lưới lọc và cố định lưới vào trong thân. Khi cần vệ sinh hay sửa chữa lưới, nắp van y lọc có thể được tháo ra dễ dàng. Đối với các loại y lọc cao cấp, nắp van còn có thêm lỗ xả, dùng để xả cặn bả trong y lọc ra ngoài mà không cần phải mở nắp van.

Gioăng làm kín

Là bộ phận kết nối giữa nắp van và thân van, tạo thành một vòng tròn khép kín, có chức năng ngăn ngừa môi chất có thể bị rò rỉ ra ngoài môi trường.

Gioăng thường được làm bằng các loại vật liệu có tính đàn hồi như Teflon PTFE, cao su EPDM, cao su NBR, cao su silicone....

Tính năng của y lọc nhựa

Có khả năng chịu được các chất ăn mòn và chịu áp suất cao, không bị biến dạng với nhiều tác động bên ngoài.

Nó được xem là thành phần quan trọng của hệ thống đường ống để bảo vệ thiết bị khỏi bị hư hỏng tiềm ẩn do bụi bẩn và các cặn bẩn và rác có thể được vận chuyển theo dòng lưu chất.

Có cấu trúc nhỏ gọn, dung lượng lọc lớn, tổn thất áp suất nhỏ, dễ dàng vệ sinh, bảo trì, chi phí thấp và thường được sử dụng để lọc các cặn tạp chất trong đường ống dẫn lưu chất.

Nguyên lý hoạt động của y lọc

Nguyên lý hoạt động của y lọc rác vô cùng đơn giản. Thiết bị này hoạt động hoàn toàn không phụ thuộc vào bất kỳ một tác động ngoại lực hay phương thức vận hành nào.

Khi dòng lưu chất di chuyển qua van, bộ phận lưới lọc sẽ lọc lại hoàn toàn tất cả những cặn bả, tạp chất, các loại cát đá, mảnh vỡ....và chứa chúng ở lưới lọc. Còn lại lưu chất sẽ được lưu thông qua van bình thường mà không bị giảm lưu lượng hay tốc độ của dòng chảy. Điều này sẽ giúp dòng lưu chất trở nên sạch hơn, không còn bị nhiều tạp chất ảnh hưởng, các loại cặn bả cũng không thể đi vào làm tắc nghẽn đường ống và làm hư hỏng, gỉ sét các bộ phận khác trong hệ thống.

Phân loại lọc y theo chất liệu, ngoài chất liệu nhựa thì lọc y có:

Lọc y gang

Lọc y gang là loại sản phẩm sử dụng chất liệu gang để đúc lên sản phẩm, gang là một chất liệu có độ nóng chảy lên đến 1000°C, ở nhiệt độ thông thương gang có độ cứng rất cao, chịu lực tốt, không thấm nước mưa, bụi bẩn, bên ngoài được bao bọc một lớp sơn epoxy chống thấm, giá thành của lọc y này tương đối rẻ, thường được sử dụng trong môi trường nước sạch hay nước thải đã qua xử lý.

Lọc y đồng

Lọc y đồng là tên gọi tắt của các dòng lọc y được đúc từ đồng, bên ngoài là một màu vàng dễ nhận biết, lọc y đồng thường được sử dụng cho những môi trường mặn như nước biển, nước muối, nước lợ, ngoài ra nó cũng được sử dụng trong cả nước sạch. Giá của lọc y này tương đối cao so với chất liệu gang.

Lọc y thép

Sản phẩm lọc y này được đúc nguyên khối từ thép, thép cấu thành từ 2 nguyên tố hóa học chính là Fe + C. Là một kim loại có độ nóng chảy trên 1200°C, thép được sử dụng ở để dẫn và lọc những lưu chất có nhiệt độ cao, áp suất mạnh, không bị chảy nổ và cực kỳ an toàn.

Lọc y inox

Lọc y inox là một sản phẩm có thể nói là cao cấp nhất, sử dụng chất liệu inox SUS 304,316 toàn thân, chịu lực tốt, chống ăn mòn, chống gỉ sét, bền ngoài sáng bóng màu bích kim đẹp mắt, thiết bị lọc y này có thể sử dụng được trong hầu hết các môi trường dòng chảy hiện nay. Giá bán của lọc y inox khá là cao tùy thuộc vào thương hiệu và chất lượng.

Lưu ý khi lắp đặt y lọc nhựa

Y lọc nhựa được lắp đặt vào hệ thống mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:

• Lắp van y lọc nhựa đúng chiều của lưới lọc.

• Khoảng cách giữa hai mặt kết nối phải vừa đủ để lắp đặt van lọc y nhựa.

• Có thể dùng gioăng để lót ở giữa mặt bích và van để tăng độ kín cho hệ thống.

• Kích thước mặt kết nối của đường ống phải đồng nhất với kích thước kết nối của van.

• Lọc y nhựa có thể lắp linh động theo hướng đứng hoặc ngang tùy vào nhu cầu sử dụng.
